Магнитно-резонансный томограф BioSpec 3Т для исследований in vivo производства Bruker (США)
BioSpec 3Т – это система магнитно-резонансной томографии, разработанная специально для доклинических исследований с использованием мелких лабораторных животных. Магнитно-резонансный томограф BioSpec 3T полностью совместим с другими системами доклинической визуализации Bruker, такими как многорежимный томограф Albira Si PET/SPECT/CT и оптико-рентгенографическая система Xtreme II. При совместном использовании эти три прибора объединяют практически все существующие на сегодняшний день методы in vivo визуализации, что существенно расширяет исследовательские возможности пользователя.
Магнитно-резонансный томограф BioSpec 3T занимает особое место в ряду доклинических МРТ систем от компании Bruker, так как использует передовую технологию охлаждения сверхвысокопольного магнита без применения хладагентов. Данная технология не предполагает использование жидкого гелия или азота для охлаждения и обеспечивает стабильную работу магнита в случае отключения электричества на период до четырех часов.
Особенности системы магнитно-резонансной томографии BioSpec 3Т
- Диаметр отверстия магнита позволяет свободно разместить даже крупных крыс
- Широкий выбор многофункциональных радиочастотных катушек для мышей и крыс (более 30 вариантов)
- Высокотехнологичные РЧ-катушки MRI CryoProbe™ увеличивают чувствительности детекции в 2.5-3 раза по сравнению со стандартными катушками

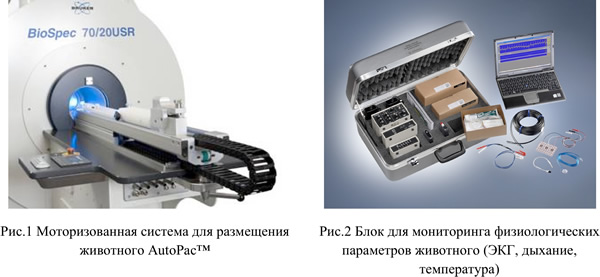

- Моторизованная система для размещения животного AutoPac™, управляемая при помощи сенсорного экрана
- Отдельный блок для непрерывного мониторинга физиологических параметров животного (ЭКГ, частота дыхания, температура тела) во время МРТ сканирования
- Более 100 готовых проверенных in vivo протоколов и программ сканирования для мышей и крыс
- Охлаждение магнита без участия жидкого гелия или азота избавляет от периодической дорогостоящей замены хладагентов
- Новейшая система градиентов со встроенными шиммирующими катушками
- До 6 каналов шиммирования высокой мощности (3750 Гц/см2 для XZ,YZ)
- Разработка и собственное производство ключевых компонентов системы обеспечивают высокое качество и быструю замену запчастей
- Компания Bruker предоставляет своим пользователям квалифицированный сервис, горячую линию, тренинги по приложениям и программированию, а также обучение работе с прибором «на местах»

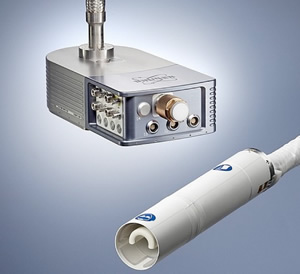

CryoProbe™
Технология CryoProbe™ представляет собой сочетание охлаждаемых по замкнутому контуру радиочастотных катушек и предусилителей, обеспечивающее увеличение чувствительности в 2.5-3 раза по сравнению со стандартными РЧ-катушками, работающими при комнатной температуре. Кроме того, использование CryoProbe™ значительно уменьшает время сканирования, сохраняя высокое пространственное разрешение получаемых изображений. Все требования безопасности в отношении пользователя и исследуемого животного соблюдены: охлаждение катушки происходит отдельно от магнита, при этом контакт холодной поверхности катушки и животного полностью исключен.
Специализированное программное обеспечение ParaVision™ 6
ParaVision™ 6 представляет собой новый программный стандарт доклинической МРТ визуализации, который обеспечивает непревзойденное качество изображений и улучшенную производительность рутинных исследований. Обновленный интуитивный интерфейс позволяет легко ориентироваться в протоколах экспериментов, включая библиотеку эксклюзивных протоколов от Bruker. Автоматическая оптимизации получения данных и набор мощных аналитических инструментов гарантируют максимальную производительность рабочего процесса.

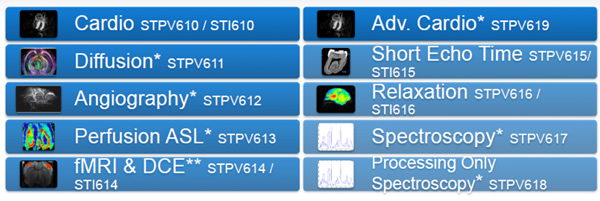

Рис.3 Программные пакеты по приложениям включают соответствующие методики, протоколы и аналитические инструменты
Программное обеспечение ParaVision™ 6 базируется на новой электронной платформе AVANCE III HD. Она автоматически распознает подключаемые устройства, что существенно упрощает установку программного обеспечения, ускоряет динамическую оптимизацию экспериментальных параметров в процессе сканирования и 64-битную 3D реконструкцию изображений. Универсальное программное обеспечение ParaVision™ 6 идеально подходит как для рутинных лабораторных исследований, так и для решения сложных нестандартных задач в области биологии, фармацевтики и доклинических исследований.

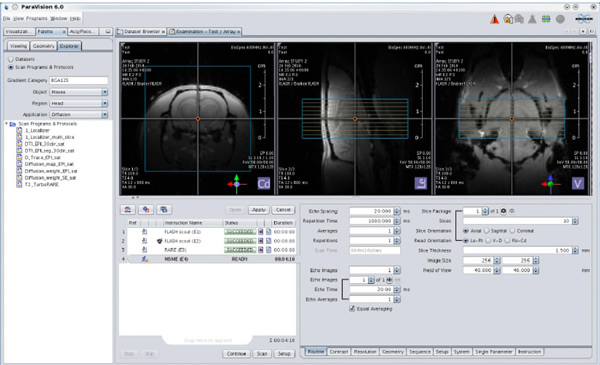

Рис.4 Пользовательский интерфейс ParaVisionТМ 6
Технические характеристики системы магнитно-резонансной томографии BioSpec 3T
| Стандартная конфигурация (1H и широкополосный канал, параллельный сбор данных с 4 каналов) | |
| Технические характеристики магнита | |
| Индукция магнитного поля | 3 Т |
| Отверстие магнита | 18 см |
| Однородность (35 мм DSV) | ± 0.05 ppm |
| Однородность (50 мм DSV) | ± 0.1 ppm |
| Поле рассеяния (центр 0.5 мТ) | 0.53 / 0.88 м (радиальное/аксиальное) |
| Время работы магнита в случае экстренных ситуациях (отключение электричества, перебои с подачей воды для охлаждения) | До 4 часов |
| Технические характеристики градиентной системы | |
| Внутренний диаметр | 105 мм |
| Сила градиента | 450 мТ/м (900 мТ/м с опцией высокой мощности) |
| Скорость нарастания выходного напряжения | 4 200 Т/м/с |
| Макс. градиент напряжения постоянного тока @ 15 °C, 8 л/мин | 335 мТ/м |
| Требования к сети и охлаждению | |
| Охлаждение магнита | Водяной теплообменник |
| Охлаждение градиентной системы | Водяной теплообменник |
| Охлаждение электроники | Воздушный поток в помещении |
| Стандартное теплорассеивание в воздухе от прибора/электроники | 1.0 кВт / 2.0 кВт |
| Стандартное теплорассеивание в воде | 9.6 кВт |
| Требования к размещению | |
| Макс. высота прибора | 195 см |
| Вес прибора (включая моторизованную систему размещения животного, трансмиттеры и предусилители) | 1300 кг |
| Мин. высота потока в помещение (только для сервиса) | 230 см |
| Мин. площадь пола в помещении | 290 х 280 см (8 м2) |
