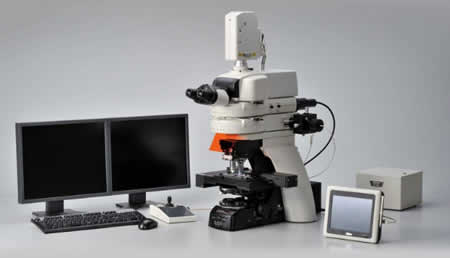

Конфокальный микроскоп C2+ производства Nikon (Япония)
Сканирующий конфокальный микроскоп последнего поколения Nikon С2+ позволяет решать как рутинные, так и сложные исследовательские задачи в различных областях науки и медицины. Полное управление системой конфокальной микроскопии Nikon С2+ осуществляется с помощью ПО NIS-Elements. Система конфокальной микроскопии Nikon С2+ включает в себя стандартный четырехканальный детектор. Возможность дополнительно устанавливать диаскопический и спектральный детекторы значительно расширяет возможности исследований на конфокальном микроскопе Nikon С2+.
- Конфокальный микроскоп Nikon С2+ укомплектован самым компактным сканером на рынке. Система конфокальной микроскопии Nikon С2+ использует высокоточные сканирующие зеркала и оптически идеальные пинхолы, что позволяет получать конфокальные изображения с высоким контрастом и качеством.
- Спектральный детектор конфокального микроскопа Nikon С2+ обеспечивает высокую скорость визуализации изображения одновременно по 32 каналам. Потеря сигнала сведена при этом к минимуму, что позволяет точно анализировать спектры флуоресценции в режиме реального времени с помощью системы конфокальной микроскопии Nikon С2+.
- Объективы Nikon CFI Apochromat серии λ с высокими значениями аппертур и коррекцией хроматических аберраций в широком диапазоне длин волн, от ультрафиолетового до инфракрасного, идеально подходят для системы конфокальной микроскопии Nikon С2+. Светопропускание повышается за счет использования эксклюзивной технологии Nano Coat Crystal.
- Объективы Nikon CFI Apochromat TIRF обладают беспрецедентно высоким значением NA - 1.49 (с использованием стандартного покровного стекла и стандартного иммерсионного масла) и обеспечивают самое высокое разрешение среди объективов Nikon. Кольцо коррекции на температуру корректирует качество изображения, в зависимости от условий окружающей среды в диапазоне от +23 до +37 °C.
- ПО NIS-Elements для системы конфокальной микроскопии Nikon С2+ обеспечивает все стадии процесса от живого анализа изображения до полного контроля всех параметров эксперимента во время сканирования.
- Лазерный модуль TIRF и модуль фотоактивации могут быть интегрированы в систему конфокального микроскопа Nikon С2+. Это позволяет получить сигнал от отдельных молекул с чрезвычайно высоким отношением сигнал/шум, а также наблюдать изменения характеристик флуоресценции фотоактивированных белков.
- Система конфокальной микроскопии Nikon С2+ позволяет обрабатывать флуоресцентный сигнал одновременно по трем каналам, а также получать DIC-изображение с помощью детектора проходящего света. Высококачественные изображения DIC и флуоресцентные изображения могут быть наложены друг на друга для облегчения процедуры анализа изображений.
- Система конфокальной микроскопии Nikon С2+ совместно с макроскопом Nikon AZ100 может обеспечить изображения с высоким разрешением, с широким углом обзора - более 1 см, что в сочетании с исключительно высоким соотношением сигнал/шум, позволяет получить конфокальное изображение небольших организмов за одно сканирование.
- Для системы конфокальной микроскопии Nikon С2+ возможна установка объективов с большими и малыми увеличениями, что в сочетании с функцией оптического зума и конфокального зума позволяет плавно переключаться между макро и микрорежимом. Кроме того, конфокальный микроскоп AZ-С2 позволяет получать изображение на большой глубине тканей живых образцов.
Технические характеристики системы конфокальной микроскопии
Совместимые лазеры |
405 нм/440 нм, 488 нм/Ar-лазер(457 нм, 477 нм, 488 нм, 514 нм), 543 нм/561 нм/594 нм, 633 нм/638 нм/640 нм |
Лазерный модуль |
C-LU3EX, для 3-х лазеров (модуляция АОМ или вручную) LU4-A, для 4-х лазеров (модуляция AOTF) |
Стандартный детектор |
Диапазон длин волн: 400-750нм Детектор: 3 ФЭУ Кубики фильтров: 2 кубика фильтров |
Детектор проходящего света (опция) |
Диапазон длин волн: 400-700 нм Детектор: 1 ФЭУ |
Сканер (гальвано) |
Со стандартным детектором: Разрешение: 2 048х2 048 пикселей Скорость сканирования в стандартном режиме: 3 кадра/с (512х512 пикселей, в двух направлениях), 17 кадров/с (512х32 пикселей, в двух направлениях), зум: 1-1000х; Скорость сканирования в быстром режиме*: 8 кадров/с (512х512 пикселей, в двух направлениях), 100 кадров/с (512х32 пикселей, в двух направлениях), зум: 8-1000х; * - данный режим не доступен для функций: вращение, CROP, ROI, а также при использовании спектрального детектора и экспериментов со стимуляцией Со спектральным детектором: Разрешение: 1 024х1 024 пикселей Скорость сканирования: 0.5 кадра/с (512х512 пикселей, одно направление), макс. 6 кадров/с (64х64 пикселей, одно направление) |
Режимы сканирования |
X-Y, вращение XY, zoom, ROI, XYZ, time lapse, X-Z, стимуляция, мультиточечное, сшивка изображений |
Пинхол |
6-тиступенчатое изменение размера |
Спектральный детектор (опция): |
Число каналов: 32 канала, диапазон длин волн: 400-750 нм Спектральное разрешение: 2.5 нм, 5 нм, 10 нм, длины волн изменяются с шагом 0.25нм Режим unmixing: высокоскоростной, точный |
FOV |
Квадрат, вписанный в круг 18 мм |
Глубина изображения |
12 бит |
Совместимые микроскопы |
Исследовательские инвертированные микроскопы: Eclipse Ti-E/Ti-U |
Шаг по Z |
Ti-E: 0.025 мкм, FN1: 0.05 мкм, Ni-E: 0.025 мкм |
Программное обеспечение NIS-Elements |
Отображение/захват картинки/анализ изображения Анализ 2D/3D/4D, анализ экспериментов time-lapse, объемный 3D рендеринг/ортогональный, пространственные фильтры, сшивка изображений, мультиточечные эксперименты time-lapse Функция unmixing: спектральный режим, живой режим Виртуальные фильтры, деконволюция, выведение видеороликов в формате AVI Приложения: FRAP, FLIT, FRET, фотоактивация, колокализация, трехмерные эксперименты time-lapse, мультиточечные эксперименты time-lapse |
Управляющий компьютер |
ОС: Microsoft Windows 7 Professional 64 бит SP1 (японская/английская версии) ПК: Intel Xeon X3565 (3.20 Ghz/8 MB/1066 MHz/Quad Core) или выше Память: 4 Гб Жесткий диск: 146 Гб SATA 3 Гб/с (7200 rpm) Передача данных: LAN Интерфейс: Gigabit Ethernet Монитор: 1 600х1 200 или с лучшим разрешением, рекомендуется два монитора |
