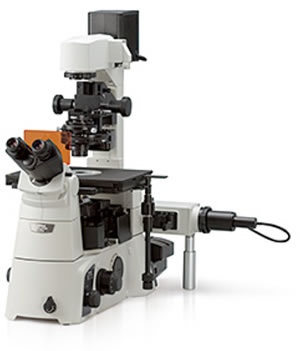

Инвертированный исследовательский микроскоп Eclipse Ti производства Nikon (Япония)
Инвертированные микроскопы – центральный элемент большинства современных методов визуализации для биологических наук. Многие проблемы визуализации живых клеток можно разрешить с использованием передовых технологий, таких как TIRF, конфокальная микроскопия, FRET, фотоактивация и микроинъекция. Основой всех этих методов является инвертированный микроскоп Eclipse Ti, - мощная система, которая обеспечивает мгновенный доступ ко всем новейшим методам исследования, плюс революционная оптика Nikon CFI60. Доступная в трех моделях серия микроскопов Eclipse Ti обеспечивает высокую скорость работы системы, максимальную гибкость и эффективную многорежимную визуализацию в рамках одной полностью интегрированной платформы микроскопа, который идеально подходит для высококачественных исследований живых клеток.
Стабильная визуализация time-lapse с автоматической системой коррекции фокусировки микроскопов Eclipse Ti
Микроскопы Eclipse Ti-E комплектуются уникальной системой идеального фокуса (Perfect Focus System (PFS)), которая корректирует смещение фокуса в режиме реального времени в течение длительных time-lapse экспериментов. Дрейф фокуса в результате падения температуры при добавлении реагентов мгновенно корректируется, поэтому становится возможным зафиксировать быстрые изменения в клетках. Встраивание PFS в блок револьвера микроскопа экономит пространство и позволяет одновременно устанавливать два уровня оптических элементов, используя слоёную структуру.

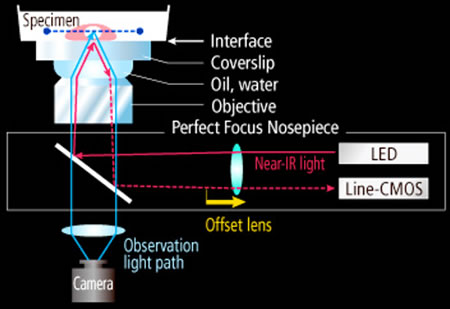

Концепция системы идеального фокуса в микроскопах Eclipse Ti
Разработанная компанией Nikon технология позволяет сфокусироваться на желаемой высоте над покровным стеклом, одновременно детектируя границу поверхности покровного стекла.

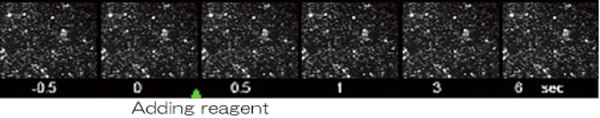

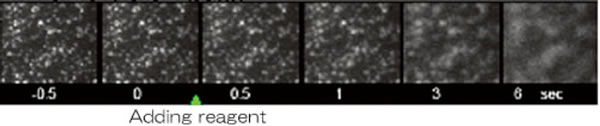

Коррекция смещения фокуса в микроскопах Eclipse Ti при добавлении реагентов
С PFS
Без PFS

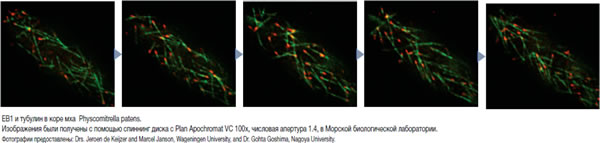

Поддержание фокуса в микроскопах Eclipse Ti на больших глубинах
Благодаря улучшенной оптике и чувствительности, система PFS позволяет корректировать смещение фокуса на значительно больших расстояниях от объектива и на большей глубине в образце, чем раньше. Данная возможность идеальна для экспериментов в области биологии развития и исследований, которые изучают динамику изменения клеток в толстых образцах, таких как ткани или органы.

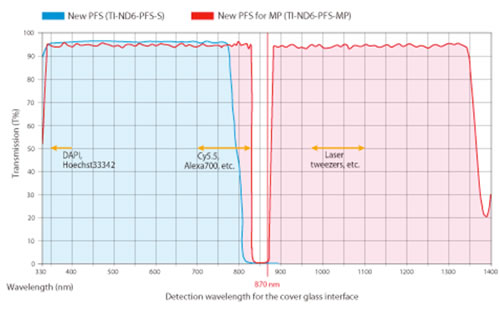

Улучшенная производительность микроскопов Eclipse Ti в широком диапазоне длин волн
В настоящее время PFS использует светодиод с длиной волны 870 нм для обнаружения поверхности покровного стекла, позволяя визуализировать флуоресцентные изображения в ближнем ИК-диапазоне спектра красителей, таких как Cy5.5, без интерференции. Общий диапазон длин волн увеличился, что обеспечивает стабильность фокусировки микроскопов Eclipse Ti при наблюдениях, требующих использования волн различной длины: от измерения концентрации Ca2+ в УФ-спектре до применения лазерных микропинцетов в ИК-диапазоне. Многофотонная модель Eclipse Ti может корректировать смещение фокуса даже при получении изображения, когда длина волны изменяется в диапазоне от 880 до 1 300 нм.

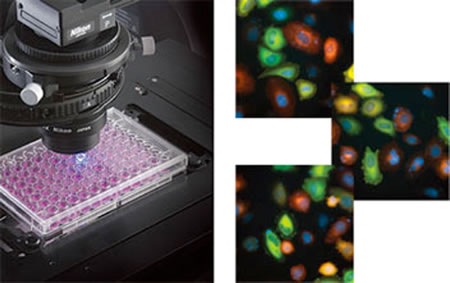

Совместимость микроскопов Eclipse Ti с пластиковой посудой и планшетами
Кроме сосудов со стеклянным дном с системой PFS могут использоваться пластиковые сосуды. Это позволяет получать сфокусированные изображения во время скрининга высокой производительности, где требуется использование многолуночных планшетов.
Высокоскоростное моторизованное управление микроскопом Eclipse Ti
Синхронизированное управление различными моторизированными компонентами микроскопов Eclipse Ti позволяет исследователям использовать микроскоп Eclipse Ti для проведения широкого спектра автоматизированных многомерных экспериментов. Ускоренное перемещение устройства и получение изображения сокращает общее время экспонирования образца и фототоксичность, что позволяет получать более точные данные.

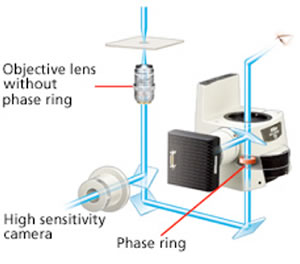

Фазовый контраст при использовании объективов с высокой числовой апертурой в микроскопах Eclipse Ti
Компанией Nikon разработан уникальный внешний фазовоконтрастный модуль. В этой системе фазовое кольцо встроено в корпус микроскопа, а не в линзы объектива, что позволяет получать высококачественные флуоресцентные и фазовоконтрастные изображения при помощи объективов c большой числовой апертурой, которые не имеют встроенного фазового кольца.
В связи с отсутствием потери света, которое имеет место при использования фазового кольца, яркие изображения, получаемые в режимах высокоинтенсивной флуоресценции, конфокальной микроскопии и TIRF, могут быть получены при помощи одного и того же объектива, а кроме того возможны наблюдения по методу фазового контраста. Поскольку для фазовоконтрастных наблюдений используется объектив без фазового кольца, работа с микропинцетами не требует смены объектива.
Также в микроскопах Eclipse Ti возможно использование водоиммерсионного объектива для фазоконтрастных наблюдений.

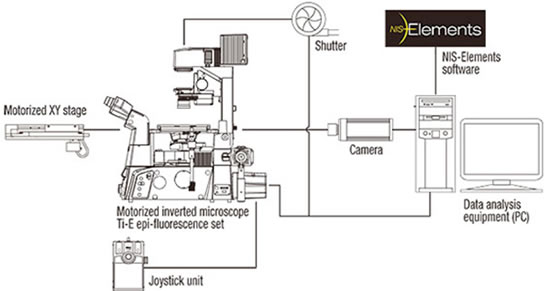

Расширенная интеграция микроскопов Eclipse Ti с периферийными устройствами при помощи интеллектуального программного обеспечения

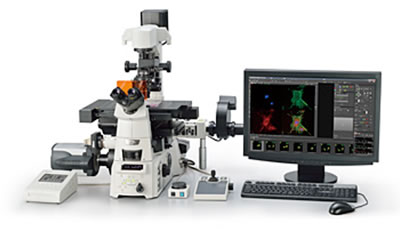

Комплексное программное обеспечение NIS-Elements позволяет объединить управление микроскопом, фотокамерами, комплектующими и периферийными устройствами. Интуитивно понятный графический интерфейс и эффективный рабочий стол дают возможность легко программировать автоматизированные получения последовательностей изображений до 6D (X, Y, Z, время, длина волны, многоточечность).

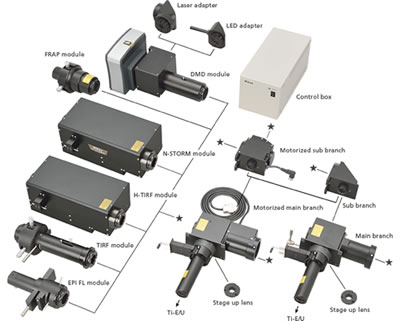

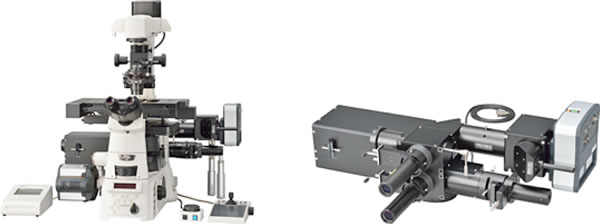

Модульная система освещения Ti-LAPP в микроскопах Eclipse Ti
Новая система Ti-LAPP предоставляет широкий спектр модулей освещения, которые могут быть скомпонованы, чтобы создать систему визуализации специально для конгретного исследования. Модульность системы Ti-LAPP также обеспечивает гибкость при необходимости изменения конфигурации системы, что является важным при развитии научно-исследовательских направлений лаборатории или для многопользовательских систем.

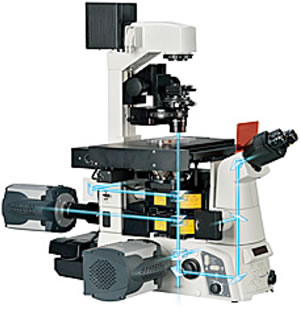

Мультипорт и многослойная конструкция микроскопов Eclipse Ti
Конструкция микроскопа с несколькими портами для получения изображения позволяет подключить камеру или детектор излучения к каждому из них. Это обеспечивает возможность одновременной регистрации изображения несколькими камерами (включая регистрацию на различных длинах волн) при помощи двухрядного блока дихроичных флуоресцентных светофильтров.
В моделях микроскопов Nikon Eclipse Ti применяется модульный принцип, позволяющий использовать все преимущества бесконечной оптики. Возможно одновременное крепление лазерных микропинцетов и блока фотоактивации, а также нескольких турелей флуоресцентных светофильтров.

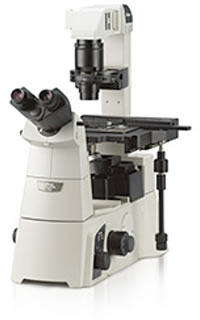

Три модели микроскопов Eclipse Ti для широкого диапазона применений

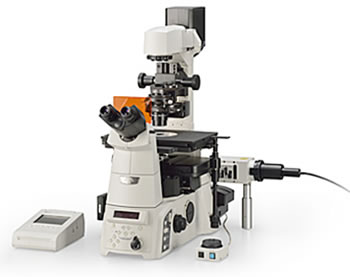

Микроскоп Eclipse Ti-E
Флагманская полностью моторизованная модель инвертированного микроскопа для реализации автоматических методик, сочетающих разные методы исследований.
Микроскоп Eclipse Ti-U
Универсальная модель инвертированного микроскопа, которая потенциально может быть доукомплектована моторизованными компонентами и различными лазерными осветителями.
Микроскоп Eclipse Ti-S
Базовая модель инвертированного микроскопа, которая может быть сконфигурирована для решения специфических задач.
Технические характеристики микроскопов Eclipse Ti
| Модель микроскопа | Ti-E, Ti-E/B | Ti-U, Ti-U/B | Ti-S, Ti-S/L100 |
| Порты | Моторизованное переключение между портамиTi-E 3 порта:
|
Ручное переключение между портамиTi-U 3 порта:
|
Ручное переключение между портамиTi-S 2 порта:
|
| Фокусировка | Вертикальное перемещение револьвера объективов Диапазон хода: вверх 7.5 мм, вниз 2 мм Моторизованная (шаговый привод) Минимальный шаг: 0.025 мкм Максимальная скорость: 2.5 мм/с Моторизованный механизм рефокусировки с ограничителем верхнего положения Переключение между грубой/средней/точной фокусировкой |
Вертикальное перемещение револьвера объективов Диапазон перемещения 8 мм вверх и 3 мм вниз Грубая фокусировка: 5 мм на оборот Точная фокусировка: 0.1 мм на оборот Регулировка усилия вращения |
|
| Механизм рефокусировки | - | ||
| Промежуточное увеличение | 1.5х | - | |
| Контроль |
|
- | - |
| Окулярный тубус |
|
||
| Основание окулярного тубуса |
|
||
| Окуляры | CFI 10x, 12.5x, 15x | ||
| Диаскопический осветитель |
|
||
| Конденсеры | Конденсор ELWD, конденсор LWD, конденсор HMC, конденсор ELWD-S, сухие и масляные конденсоры с высокой числовой апертурой, конденсор темного поля, конденсор CLWD | ||
| Револьвер |
|
- | - |
|
|||
| Объективы | Объективы серии CFI60 | ||
| Предметный столик |
|
||
| Моторизованные функции |
|
- | - |
| Эпифлуоресцентный модуль | 6-позиционная турель кубов фильтров с механизмом отсечения шумов, центрируемой полевой диафрагмой, встроенными фильтрами ND4 и ND8 и встроенным термопоглощающим фильтром Опции:
|
||
| Система ДИК Номарского | Контрастирование: метод Сенармона (через вращаемый поляризатор) Призмы объективов: для каждого объектива (устанавливается в револьвер) Призмы конденсера: длиннофокусные LWD N1/N2/NR (сухие), высококонтрастные N2/NR (сухие/иммерсионные) |
||
| Вес (прибл.) | Комплект (BF,PH) 41 кг Комплект (FL) 45 кг |
Комплект (BF,PH) 39 кг Комплект (FL) 42 кг |
Комплект (BF,PH) 30 кг Комплект (FL) 33 кг |
| Потребляемая мощность | Мах. 95 Вт | Мах. 40 Вт | |
