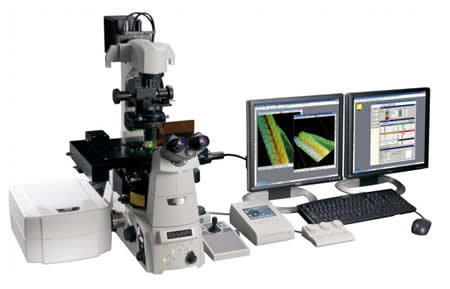

Конфокальный микроскоп A1 +/A1R + производства Nikon (Япония)


Мощная полностью автоматизированная исследовательская система конфокальной микроскопии компании Nikon А1+ предназначена для захвата конфокальных изображений клеточных и молекулярных процессов с высочайшей скоростью и чувствительностью.

  • Конфокальный лазерный микроскоп компании Nikon А1+ выпускается в двух вариантах: полностью автоматизированная система конфокальной микроскопии А1+ и высокоспецифичная модель конфокального микроскопа А1R+. В конфокальном микроскопе А1+ используются традиционные парные гальванометры для получения изображений высокого разрешения вплоть до 4 096 х 4 096 пикселей.
  • Конфокальный микроскоп A1R+ комплектуется уникальным гибридным сканером, имеющим скорость захвата до 30 кадров в секунду, размер кадра 512 х 512 пикселей. Более того, гибридный сканер конфокального микроскопа Nikon A1R+ позволяет одновременно проводить фото-активацию и захват изображения, что необходимо при исследовании динамики клеточных процессов на конфокальном микроскопе.
  • Гибридный конфокальный сканер повышает оптическую эффективность и минимизирует потери света, за счёт чего можно использовать лазерное излучение с очень низкой интенсивностью. Низкая интенсивность лазерного излучения увеличивает продолжительность жизни исследуемых живых клеток и снижает степень выгорания флуорохромов.
  • Модель конфокального микроскопа Nikon A1R+ включает резонансный сканер с частотой 7.8 кГц, позволяющий получать изображения со скоростью до 420 кадров/с (512 х 512 пикселей). Более того, область захвата резонансного сканера перекрывает область гальвано-сканера. С помощью оптоволоконного кабеля передача данных осуществляется со скоростью 4 Гб/с.
  • За счет того, что в конфокальном микроскопе Nikon A1R+ гальвано- и резонансный сканеры заключены в единый модуль, фото-активация и флуоресценция могут использоваться одновременно. Резонансный сканер конфокального микроскопа Nikon A1R+, захватывающий изображения при высокой скорости, дает возможность изучать изменения процессов после фото-активации.
  • В сканере конфокального микроскопа Nikon A1R+ используется дихроичное зеркало с маленьким углом падения света со средней пропускаемостью 98%, это на 30% увеличивает эффективность регистрации флуоресценции. В результате изображения получаются более яркими, появляется возможность снизить интенсивность лазерного свечения и снижается повреждение клеточных структур.
  • Модуль VAAS (Virtual Adaptable Aperture System) от Nikon минимизирует появление «вне фокусной» информации, появляющейся на изображении, в то время как яркость остается неизменной. За счет функции вычитания сигнала, пришедшего от фотонов, прошедших через фокальную диафрагму из плоскости, близлежащей к фокальной, из сигнала от фотонов, прошедших через фокальную диафрагму из фокальной плоскости, снижается потеря контраста изображения. Аналогичным образом можно повысить и разрешение, особенно вдоль оси Z. Оптические слои различной толщины могут быть воссозданы благодаря пост-обработке с помощью системы VAAS.

Технические характеристики конфокальных микроскопов


Конфокальный исследовательский микроскоп A1R+

Конфокальный исследовательский микроскоп A1+

Порт вход/выход

Порт входа лазеров: 3 (FC x 2, direct x 1)

Порт выходного сигнала: 4 (SMA x 2, FC x 1, VAAS x 1)

Лазерный модуль

Длины волны и мощность

405LD: макс. 38 мВт

Мульти-Ar (457/488/514): макс. 65 мВт

488DPSS: макс. 75 мВт

561DPSS: макс. 25 мВт

543HeNe: макс. 1 мВт

638LD: макс. 10 мВт

440LD: макс. 15 мВт (опция)

Модуляция

Метод: акусто-оптический привод или управление током возбуждения

Управление: управление интенсивностью для каждой длины волны, маска отражения, управление экспозиции в области ROI

Лазерный модуль

Стандартный: LU4 4-лазерный модуль

Дополнительный: C-LU3EX 3-лазерный модуль EX

Стандартный флуоресцентный детектор

Детектор

4 ФЭУ

Кубики фильтров

6 кубиков фильтров, обычно использующихся для микроскопа, устанавливаемых в каждом из трех револьверов

Рекомендуемые длины волн: 450/50, 482/35, 525/25, 595/50, 700/75, 540/30, 515/30, 585/65

Детектор проходящего света

Детектор

ФЭУ

Сканирующая насадка

Сканирование

Область сканирования: квадрат, вписанный в круг d 18мм

Стандартный захват изображения

Сканер: нерезонансный сканер (2 шт.)

Размер: максимально 4 096 x 4 096 пикселей

Скорость сканирования: 4 кадра в секунду (512 x 512 пикселей)

Трансфокация: 1-1000x, постоянно меняющаяся

Варианты сканирования: X-Y, XY поворот, свободная линия, линия Z

Высокоскоростной захват изображения

Сканер: резонансный сканер (X-ось, резонансная частота 7.8 кГц), нерезонансный сканер (Y-ось)

Размер: максимально 512 x 512 пикселей

Скорость сканирования: от 30 кадров в секунду (512 x 512 пикселей) до 230 кадров в секунду (512 x 64 пикселей), 15 600 линий/с (линейная скорость)

Трансфокация: 7 вариантов (1x, 1.5x, 2x, 3x, 4x, 6x, 8x)

Варианты сканирования: X-Y, линия

Метод захвата: стандартный захват изображения, высокоскоростной захват изображения, одновременная фото-активация и захват изображения

Стандартный захват изображения

Сканер: нерезонансный сканер (2 шт.)

Размер: максимально 4 096 x 4 096 пикселей

Скорость сканирования: 4 кадра в секунду (512 x 512 пикселей)

Трансфокация: 1-1000x, постоянно меняющаяся

Варианты сканирования: X-Y, XY поворот, свободная линия, линия Z

Дихроичное окно

Метод малого угла падения

Позиций: 8

Стандартные фильтры: 405/488, 405/488/561, 405/488/561/638, 405/488/543/638, 457/514, BS20/80

Конфокальная диафрагма

12-256 мкм, изменяемая

Спектральный детектор

Количество каналов

32 канала

Скорость спектрального захвата изображения

4 кадра в секунду (256 x 256 пикселей), 1 000 линий в секунду

Максимальная длина волны и разрешение

80 нм (2.5 нм), 192 нм (6 нм), 320 нм (10нм)

Длина волны варьируется с шагом 0.25 нм

Разделение

Высокоскоростное разделение, точное разделение

Шаг по оси Z

0.025 мкм

Совместимые микроскопы

Eclipse Ti-E инвертированный микроскоп

Eclipse TE2000-E инвертированный микроскоп

Eclipse 90i прямой микроскоп

Eclipse FN1 микроскоп с фиксированным положением столика

Дополнительно

Моторизованный столик XY, высокоскоростной Z-столик, VAAS

Программное обеспечение

Вывод изображения

2D, 3D объемное изображение/ортогональное, 4D, спектральное разложение

Формат файлов

JP2, JPG, TIFF, BMP, GIF, PNG, ND2, JFF, JTF, AVI, ICS/IDS

Применение

FRAP, FLIP, FRET, фото-активация, трехразмерный временной захват, многоточечный временной захват, колокализация

Управление с помощью компьютера

Операционная система

Microsoft Windows® XP 32bit SP (English version)

Процессор

Intel Xeon 5160 (3GHz/1333MHz/dual core) или выше

Оперативная память

4GB или выше

Жесткий диск

SAS (15 000 rpm), 160GB или выше x2, RAID 0 конфигурация

Передача данных

Выделенная передача данных I/F

Монитор

Разрешение 1 600 x 1 200 или выше, конфигурация 2-ЖК мониторов (рекомендовано)

Условия эксплуатации

Температура +5 – +35 °C, влажность 65% или ниже

Источник питания

Контроллер

Входное напряжение: 100-240VAC ±10% 50-60Гц

Ток: 5A @100VAC

Блок питания для LU-LR 4-лазерного модуля

Блок питания для Ar лазера и модуля управления: 100VAC, 15A/115VAC, 15A/230VAC, 7.5A, 50/60 Гц (защита 15A)

Блок питания для лазеров за исключением Ar: 100VAC, 3A/115VAC, 3A/230VAC, 1.5A, 50/60 Гц (защита 5A)
