Биостанция IM-Q производства Nikon (Япония)


Идеальное решение для долговременной прижизненной съёмки клеток

Компактная и простая в эксплуатации биостанция IM-Q включает в себя моторизованный инвертированный микроскоп, инкубатор и охлаждаемую CCD камеру в компактном корпусе. Этот комплект «всё в одном» обеспечивает стабильную среду и передовые решения для краткосрочных и длительных экспериментов с получением изображений через заданные промежутки времени. При использовании биостанции IM-Q можно получать флуоресцентные изображения без тёмной комнаты, то есть биостанция IM-Q может быть установлена в любом помещении.

Исключительно высококачественные флуоресцентные изображения

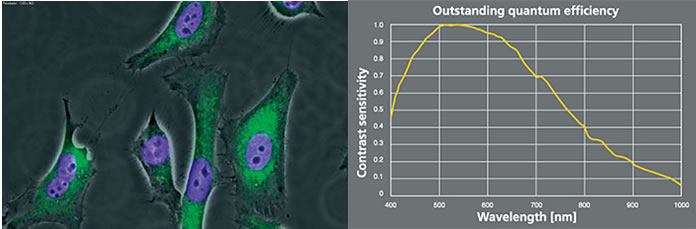

Высокая чувствительность встроенной CCD камеры, эквивалентная ISO 800, снижает время экспозиции, минимизируя фотообесцвечивание и повреждение образцов, повышая производительность многоточечной съёмки. Система охлаждения предотвращает шумы, вызываемые нагревом матрицы, и позволяет захватывать даже слабые сигналы флуоресценции. Так же вся система эпифлуоресцентных элементов использует механизмы отсечения шумов с целью устранения постороннего света. Всё это позволяет получать высококонтрастные изображения с высоким соотношением сигнал/шум (S/N)

Дружественный к клеткам контроль окружающей среды

Функции культивирования клеток и захвата изображений совмещены оптимально и не требуют сложных процедур настроек, которые затрудняют работу в обычных системах time-laps наблюдения. Термо- и виброизоляция позволяет стабильно получать изображения во время длительных исследований.

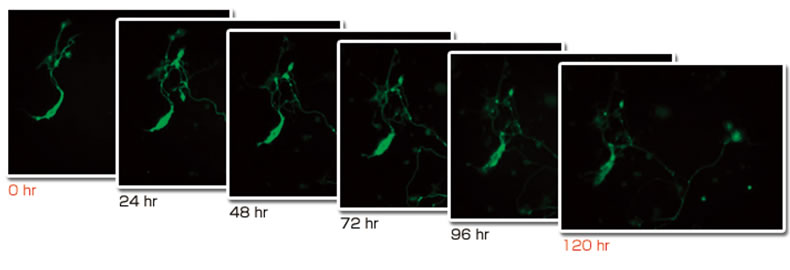

Точная запись динамики живых клеток в течение нескольких дней

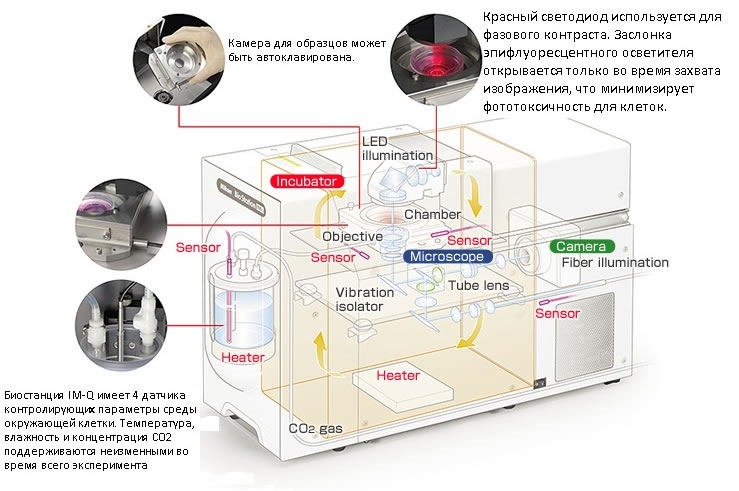

Дрейф фокуса в биостанциях IM-Q значительно снижен, что позволяет производить эксперименты в течение нескольких дней. Температура в камере, вне камеры и блока оптики точно контролируется встроенными нагревателями и вентиляторами. Механизм фокусировки выполнен из термически стабильных материалов, и следовательно устойчив к тепловому расширению. Кроме того, в биостанциях IM-Q фокусировка производится перемещением объектива, а не объекта исследований. Это исключает смещение фокуса, вызванное вибрацией в культуральной посуде, и минимизирует нагрузку на клетки.

Простое и лёгкое управление

Биостанция IM-Q полностью контролируется ПК, что позволяет пользователям, не имеющим опыта работы с микроскопом и камерой, легко проводить time-lapse эксперименты. Пользователю необходимо только установить чашку с культурой в камеру и запрограммировать запись изображений.

1. Устанавливаем чашку с культурой в камеру

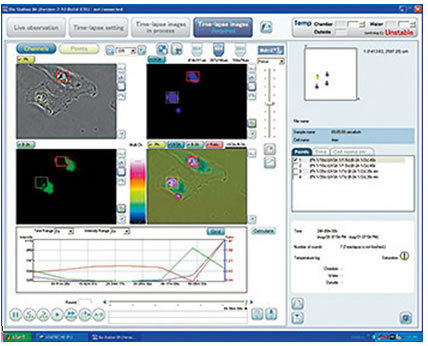

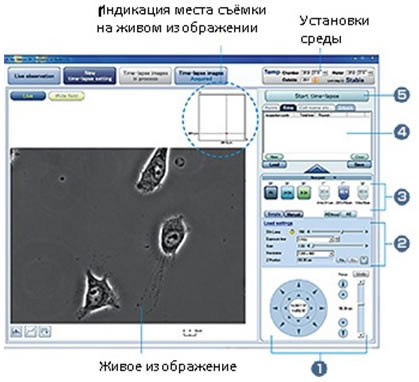

2. Задаём параметры через интуитивно понятный интерфейс

  1. Устанавливаем место сьёмки, перемещая объектив
  2. Устанавливаем параметры сохраняемых изображений.
  3. Устанавливаем освещение, фильтры и увеличение
  4. Задаём временной интервал съёмки
  5. Запускаем эксперимент.

3. Анализ изображений

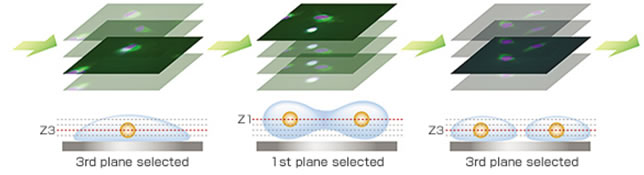

Получение сборного изображения по оси Z

Изображения, полученные в разных плоскостях по оси Z для каждой временной точки, могут быть собраны в единый файл. Очень удобно, когда точка наблюдения перемещается вдоль оси Z, например, при клеточном делении.

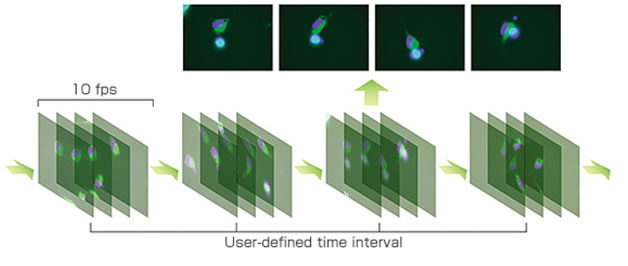

Перемещение объектов съёмки

Быстрые движения объектов, например, сокращения кардиомиоцитов захватываются с высокой скоростью (10 кадров/с) через заданные пользователем интервалы

Эргономичный контроллер

Контроллер позволяет перемещать точку наблюдения по осям X, Y, Z рукояткой, как на микроскопе. Так же контроллер позволяет переключать увеличение, флуоресцентные фильтры и методы наблюдения.

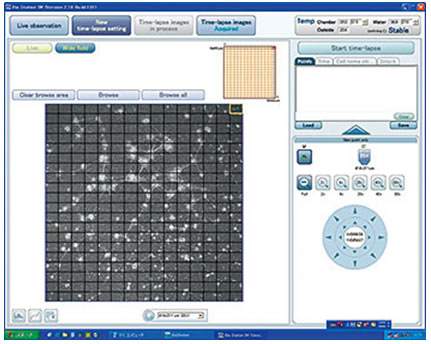

Обзорное изображение

С помощью сшивки изображений, может быть получено изображение поля размером 6 х 6 мм. На таком изображении легко выбрать и указать точки, в которых будт производиться интервальная съёмка.

Два вида программного обеспечения (опция)

NIS-Elements Ar

Собственное программное обеспечение Nikon NIS-Elements Ar позволяет производить многомерный (до 6 измерений) захват изображений, обработку снимков, анализ и управление данными.

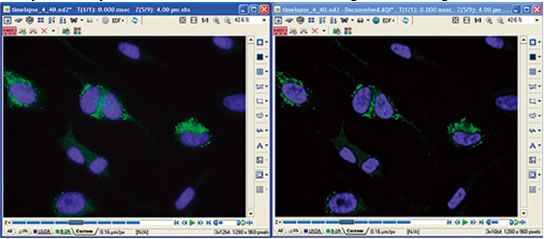

Деконволюция

Замутнения и размытости, возникающие при захвате толстого образца или флуоресцентного изображения, могут быть удалены из захваченного изображения.

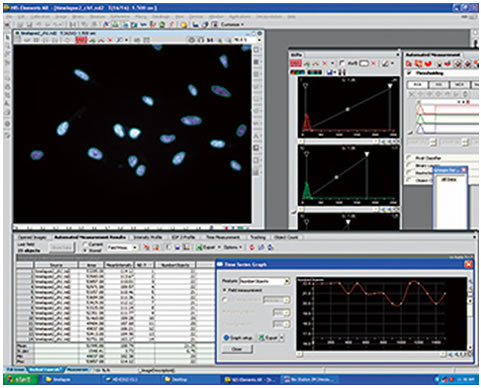

Подсчёт клеток

Изображения обрабатываются модулями анализа изображений, извлеченные объекты могут быть подсчитаны и классифицированы.

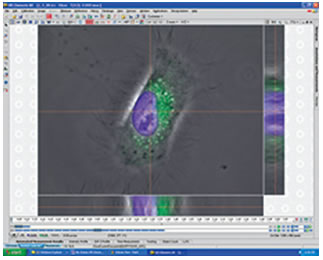

Обзор среза

Изображения одного поля в ортогональных плоскостях (XY-, YZ-, и ZX-плоскости) могут быть совмещены на экране.

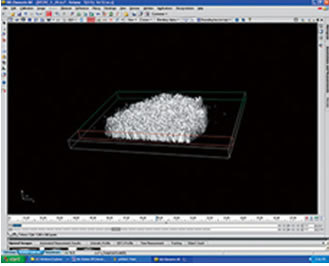

Восстановление объёма

3D модели могут быть получены путём реконструкции серии изображений по оси Z.

Специализированное программное обеспечение для анализа изображений CL-Quant

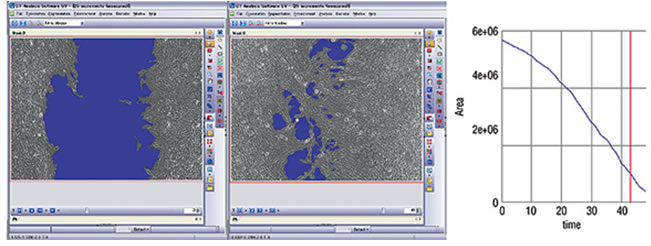

Детекция клеток на фазово-контрастных изображениях

CL-Quant автоматически обнаруживает и измеряет площади клеток в неокрашенных фазово-контрастных изображениях. Уникальные алгоритмы обработки изображений обеспечивают точное определение порогов контрастности, что позволяет проводить количественный анализ клеток. Точность обнаружения клеток может быть увеличена в процессе обучения программы.

Возможности анализа: подсчёт клеток, раневые тесты, отслеживание перемещения клеток, кривые роста, анализ колоний стволовых клеток.

Дополнительные аксессуары расширяют спектр исследований

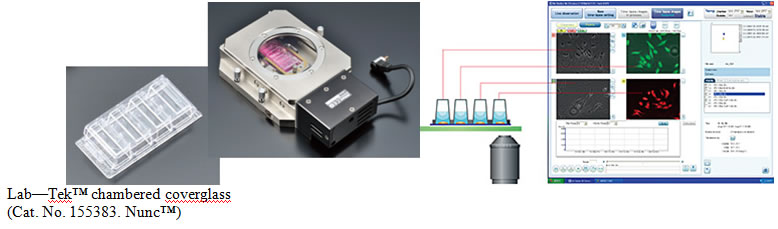

Моторизованная камера для 4-хлуночной культуральной камеры

Автоматическое переключение между лунками камеры. Возможно проводить одновременное наблюдение четырёх различных образцов одном эксперименте, что облегчает проведение сравнительного анализа.

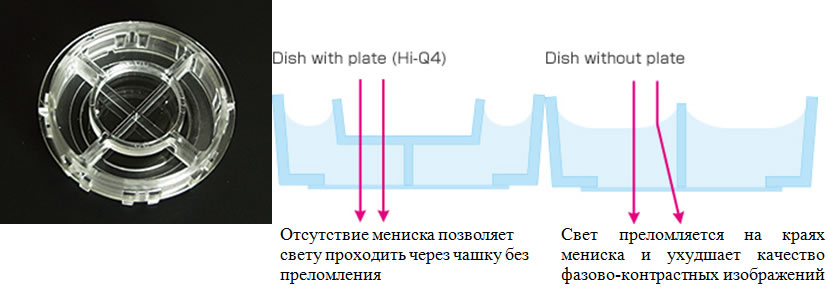

Специализированная чашка Hi-Q4 позволяет проводить наблюдение нескольких образцов

Специальная чашка диаметром 35 мм для культивирования Hi-Q4 от Nikon разделена на четыре сегмента, что обеспечивает возможность наблюдения нескольких образцов. Встроенная параллельная дну верхняя пластина предотвращает искажение пути лучей мениском и дает возможность проводить наблюдения по методу фазового контраста с высоким качеством.

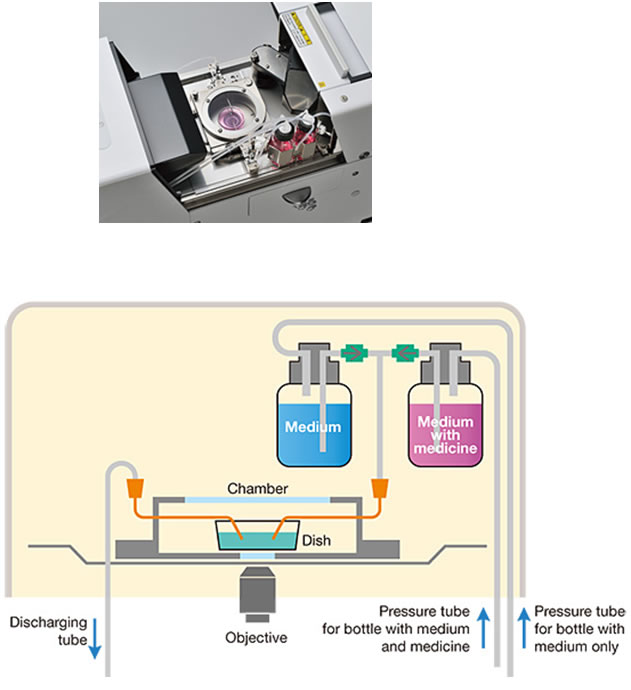

Система перфузии

Система перфузии позволяет оперировать реагентами и средой культивирования с сохранением температурного режима.

Технические характеристики биостанции IM-Q



Cell S2

Cell S2-P

Работа с препаратом

Образец всегда остается неподвижным во время работы

Моторизованные компоненты

Система является полностью моторизованной и самонастраиваемой для работы как с фазовым контрастом, так и с флуоресценцией

Внутренняя среда

Все внутренние компоненты, включая микроскоп, фильтры, линзы, находятся в среде с контролируемыми условиями содержания углекислого газа, влажности и температуры.

Температура

+37 0C ± 0.1 0C

Влажность

95% или выше

Источник воды для поддержания влажности

Встроенная бутыль на 270 мл

Источник углекислого газа

Концентрация и объем потока устанавливаются на внешнем смесителе

Культуральная посуда

  • d 35 мм со стеклянным дном
  • Hi-Q4 d 35 мм
  • камера Nunc Lab-Tek (№ 155383)
  • предметные стёкла
  • d 35 мм с пластиковым дном
  • предметные стёкла

Освещение

Фазовый контраст: красный «холодный» свет
Флуоресценция: внешний ртутный источник Intensilight, соединенный через оптоволокно, до двух флуоресцентных фильтров

Увеличение объективов

40х (20х, 40х, 80х за счет переключения тубусных линз), NA 0.8

20х (10х, 20х, 40х за счет переключения тубусных линз), NA 0.5, коррекционное кольцо

Камера

1.3-мегапиксельная охлаждаемая монохромная камера (Nikon)
Разрешение 1 280 х 960

Формат данных

ICS-IDS, JPEG, BMP, Tiff, PNG, AVI

Площадь и глубина съёмки

XY: 6 х 6 мм, Z: 1.25 мм

Time-lapse

Задаётся до 99 точек сьёмки (XYZ)
Формирование AVI (видео) файлов на временных интервалах

Сшивка изображений

До 6 х 6 мм

Функции анализа

В файл изображения записываются все данные места съёмки и окружающих параметров.
Анализ проводится в ПО NIS-Elements Ar или CL-Quant

Размеры (ШхГхВ)

220х620х400 мм

Вес

Около 30 кг (основной корпус)
